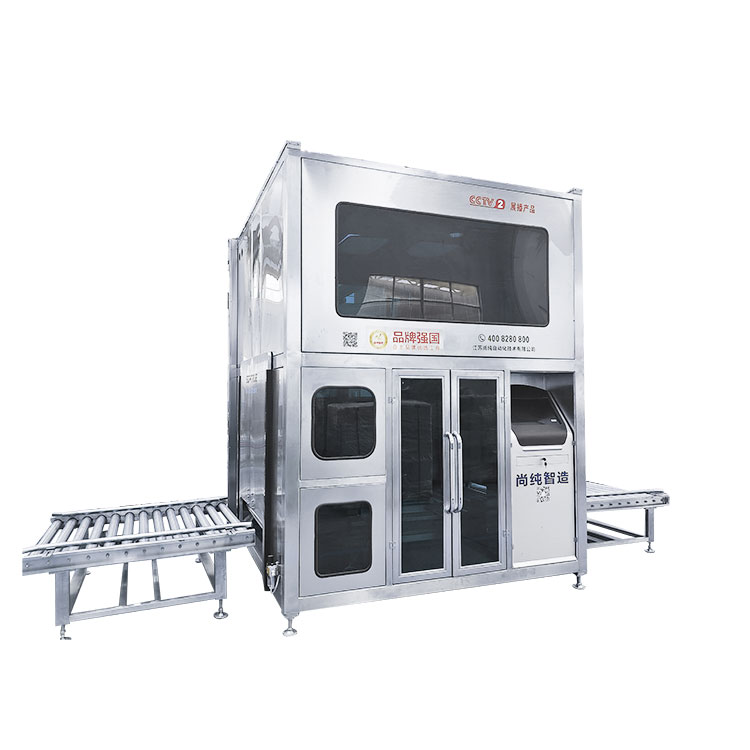

200L 1000L visuelle vollautomatische Abfüllmaschine

(Das Erscheinungsbild des Geräts variiert je nach individueller Funktion oder technischem Upgrade, abhängig vom physischen Objekt.)

Somtrue ist ein professioneller Hersteller, der sich dafür einsetzt, Kunden weltweit bessere Produkte und Dienstleistungen anzubieten. Unsere 200L 1000L visuelle vollautomatische Abfüllmaschine wird nicht nur auf dem heimischen Markt gut angenommen, sondern hat auch auf dem internationalen Markt große Anerkennung gefunden. Durch unermüdliche Bemühungen und kontinuierliche Innovation verbessert Somtrue weiterhin sein technisches Niveau und seine Produktionskapazität, um den wachsenden Anforderungen globaler Kunden gerecht zu werden. Wir glauben, dass wir durch die Bemühungen und die Zusammenarbeit beider Seiten eine bessere Zukunft schaffen werden! Ob bestehender Kunde oder neuer Partner, wir freuen uns darauf, gemeinsam mit Ihnen zu wachsen und größere Erfolge und Erfolge zu erzielen. Lassen Sie uns gemeinsam die Herausforderung meistern, einen größeren Mehrwert für die Kunden schaffen und die Entwicklung und den Fortschritt der Branche teilen!

Übersicht über die vollautomatische Füllmaschine 200L 1000L Visual:

Ein intelligentes Verpackungssystem, das speziell für 200-Liter-Fässer in einer explosionsgeschützten Umgebung für die Verpackung von 200-Liter-Fässern (einschließlich Tablett) entwickelt wurde. Mithilfe der visuellen Suchöffnung kann das automatische Verpacken eines 200-Liter-Fass mit automatischer Öffnung, automatischem Tauchen, automatischer Schnellbefüllung, automatischer Leckage, automatischer Dichtungsfadenabdeckung und anderen ganzen Prozessen realisiert werden.

Der Füllhauptteil verfügt über einen Umweltschutzrahmen, der das Fenster sehen kann, und bewegt die Tür automatisch in den Eimer hinein und aus ihm heraus, der beim Füllen einen geschlossenen Raum bilden kann. Der elektrische Steuerungsteil dieser Maschine besteht aus einer programmierbaren SPS-Steuerung, einem Wägemodul, einem visuellen System usw. mit starker Steuerungsfähigkeit und hohem Automatisierungsgrad. Mit der Funktion „keine Fassfüllung“ ist keine Füllung der Fassmündung zulässig, um Materialverschwendung und -verschmutzung zu vermeiden, sodass die elektromechanische Integration der Maschine eine perfekte Leistung erbracht hat.

Zur Kontrolle der Füllmenge wird das Funktionsprinzip des Wiegens genutzt. Die Öffnungszeit des Füllventils wird von der programmierbaren Steuerung SPS gesteuert und das Material fließt in den Behälter (oder wird durch die Pumpenzufuhr transportiert). Die Füllabteilung dieser Maschine realisiert schnelles und langsames Füllen durch doppelte dicke und dünne Rohrleitungen, und der langsame Füllfluss ist einstellbar. Beim Erstbefüllen wird gleichzeitig die Doppelrohrleitung geöffnet. Nach der Füllzeit steigt der Tauchzylinder in die Fassmündungsposition, die Rohölleitung wird geschlossen und die dünne Rohrleitung füllt sich langsam weiter, bis das eingestellte Gesamtfüllvolumen erreicht ist. Am Ende des Füllvorgangs wird eine automatische Schleuderabdeckung durchgeführt.

Das Gerät verfügt über ein Wiege- und Rückmeldungssystem, mit dem das schnelle und langsame Füllvolumen eingestellt und angepasst werden kann.

Der Touchscreen kann gleichzeitig die aktuelle Uhrzeit, den Betriebsstatus der Ausrüstung, das Füllgewicht, die Gesamtleistung und andere Funktionen anzeigen.

Das Gerät verfügt über die Funktionen eines Alarmmechanismus, einer Fehleranzeige und eines sofortigen Verarbeitungsschemas.

Die Füllleitung hat die Funktion eines Verriegelungsschutzes, die Befüllung stoppt automatisch und die Befüllung erfolgt automatisch, wenn die Befüllung vorhanden ist.

Diese Maschine ist mit einer vollständigen Abdeckung ausgestattet, die eine Seite des Eimers ist offen und sorgt für eine natürliche Belüftung. Der Rest ist eine geschlossene Struktur mit Fenstern und einer kleinen Belüftung zur manuellen Steuerung.

Diese Maschine verfügt über eine vollständig geschlossene Abdeckung und eine Druckschnittstelle. Sie kann die Ausrüstung mikroaufladen und das Eindringen von externem Gas in die Ausrüstung reduzieren.

Haupttechnische Parameter:

Visuelles Positionierungssystem

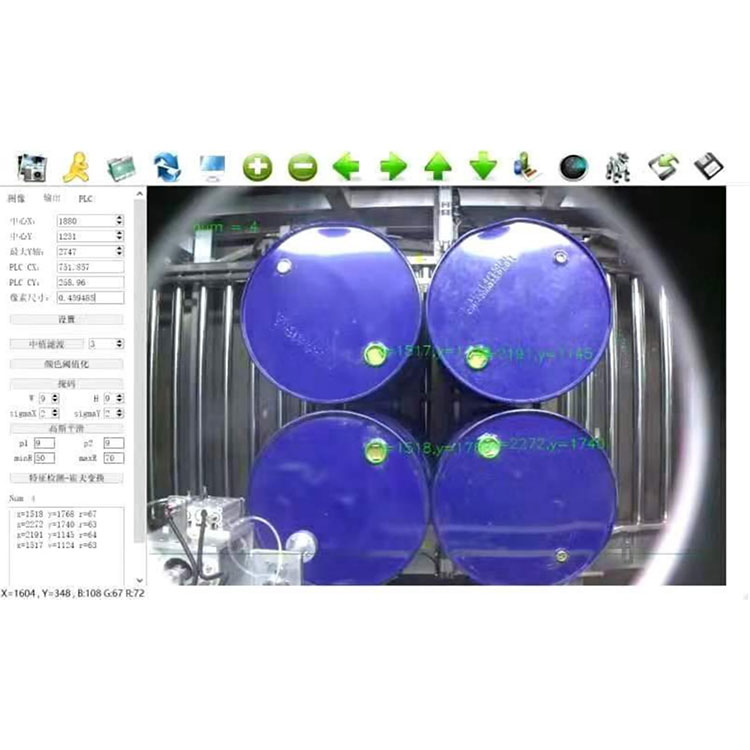

Vision: Verwenden Sie eine intelligente Industriekamera, die in den Maschinenkasten zur visuellen Explosionsisolierung geladen wird, um zu arbeiten. Von der intelligenten Kamera und dem SPS-Steuerungskoordinatenbewegungssystem wird die Füllpistole auf den Laufanschluss ausgerichtet. 3-D-Koordinatenbewegungssystem: Führungsschienensystem und explosionsgeschützter Verzögerungsmotor.

Hauptfunktion:

Automatische Suche: visuelle Positionierung, Suche nach Koordinatenbewegungssystemen, Füllpistolen-Tropfenfüllung.

Schnelle und langsame automatische quantitative Befüllung mit doppelter Geschwindigkeit: um die Füllgenauigkeit und Produktionskapazität sicherzustellen;

Füllform: Füllen auf oder unter dem Flüssigkeitsspiegel;

Das pneumatische Basisventil ist immer weit geöffnet. Fügen Sie langsam die Durchflussgrenze am vorderen Ende hinzu und verlangsamen Sie die Durchflussrate des Füllpistolenauslasses.

Design des Flüssigkeitsbechers – minimiert das Austreten von Restflüssigkeit nach der Perfusion;

Automatische und manuelle quantitative Befüllung – einfache Bedienung und Wartung;

Automatische Schälfunktion – überwindet den Einfluss inkonsistenter Gewichtsfaktoren des Füllbehälters auf die Genauigkeit;

Wertpunkt einstellbar-quantitative Füllung angepasst an mehrere Gewichtsbereiche;

Automatische Diagnose, Fehleralarm – Verbesserung der Zuverlässigkeit der Systemarbeit;

Sicherheitsverriegelungseimer an Ort und Stelle, Spritzpistole nach unten; Füllen Sie den oberen Lauf der Pistole und kehren Sie zurück;

Selbsthemmende Kontrolle: Testen Sie die Düse vor dem Befüllen;

Produkteinstellungsspeicherung – kann bis zu einer Vielzahl unterschiedlicher Produktgewichtssollwerte und zugehöriger Perfusionsparameter speichern;

Toleranzerkennung – automatische Erkennung des Füllfehlers;

Touchscreen-chinesische Benutzeroberfläche, intuitive, praktische Einstellung.

Alarmmeldung – Präzise bis zum Fehlerpunkt.

Automatisches Kontrollsystem

Die gesamte Linie besteht aus mehreren SPS-Systemen, die unabhängig voneinander gesteuert werden können und ineinandergreifen. Es verfügt über die Funktionen Systemselbstprüfung, Fehleranzeigealarm, Genauigkeit, Geschwindigkeit, Leistung usw. Jedes System verfügt über eine eigene Mensch-Maschine-Schnittstelle, und alle Parameter können über die Mensch-Maschine-Schnittstelle bedient werden. Stellen Sie ein detailliertes Ablaufdiagramm und ein Logikdiagramm für den Pipeline-Steuerungsprozess bereit.

Kann Füllmaterialtyp, Mengencharge, Datum, Gewicht pro Fass, Lagerzeit und andere Aufzeichnungsfunktionen speichern

Füllsystem und offenes Spin-Cap-System

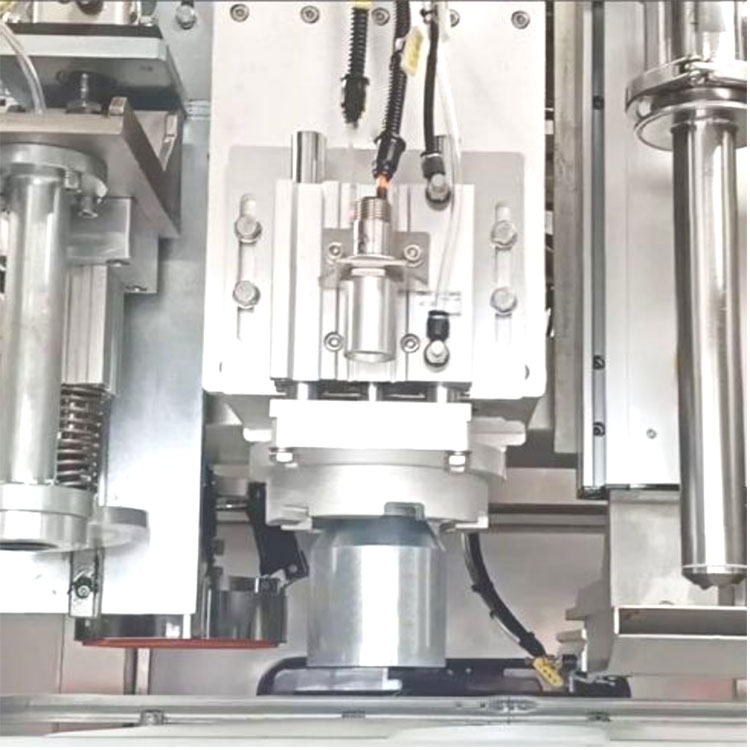

Füllpistolenkopf: In Form einer externen Blockierung taucht er während des Füllvorgangs automatisch zur Laufmündung (Laufboden) ab und steigt nach dem Füllvorgang automatisch an. Der Füllpistolenkopf ist hohl ausgeführt und das Material kann nach dem Schließen des Pistolenkopfes ausgespült werden, um Materialspritzer zu verhindern.

Der untere Teil des Füllpistolenkopfes ist mit einer zylinderförmigen Flüssigkeitsplatte versehen. Nach dem Befüllen hebt sich der Füllkopf und die Ablaufplatte fährt aus, um zu verhindern, dass das Material den Verpackungs- und Förderleitungskörper verunreinigt. Die Flüssigkeitsverbindungsscheibe ist für die freihändige Demontage konzipiert, kann ohne Werkzeug zerlegt werden und ist praktisch für die Reinigung.

Abdeckung öffnen, Abdeckungsteil drehen: Mit der patentierten Technologie des Unternehmens können der rotierende Abdeckungskopf und die Laufoberfläche vertikal verpackt werden, und es kann glatt sein, die Abdeckung lässt sich leicht öffnen und die Abdeckung drehen, die Abdeckung nicht beschädigen, die Abdeckung nicht verletzen Der Dichtungsgrad der dichten Abdeckung ist hoch.

Touchscreen und Wiegesystem

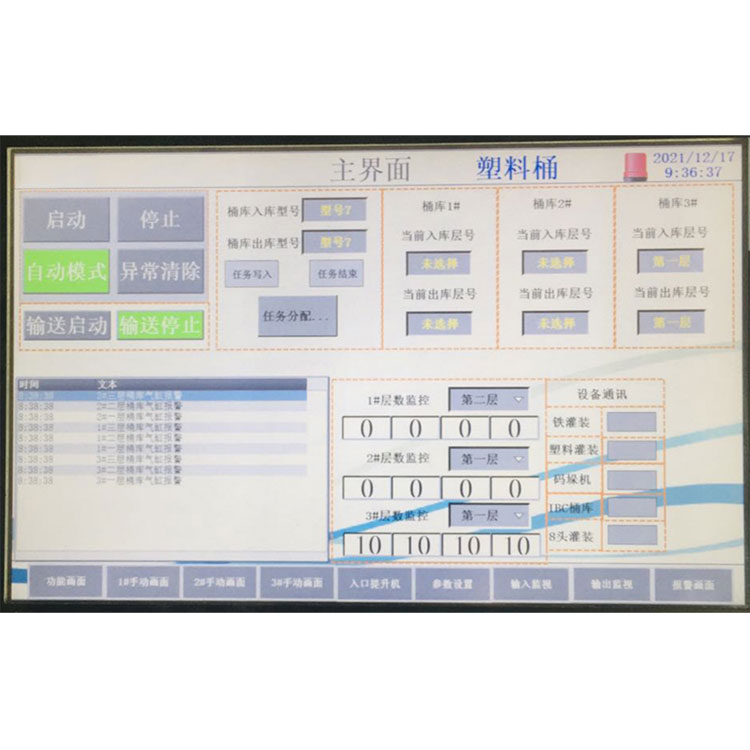

Einstellung und Bedienung der Materialfüllparameter über die Touchscreen-Bedienung, einfach und intuitiv, mit Temperaturanzeige, Fehlerdiagnose und Alarm sowie Schnellfunktion. Es verfügt über eine Speicherprogrammfunktion, kann mehrere Parametersätze speichern und historische Daten anzeigen. Kann die Messabweichung automatisch berechnen und nach verschiedenen Programmen benannt werden, unterschiedliche Spezifikationen ändern oder die Produktionskapazität ändern, es müssen nur verschiedene Parameter angepasst werden, was die Arbeitseffizienz verbessern kann. Das Wiegesystem verwendet den berühmten amerikanischen Markensensor, um die Füllgenauigkeit sicherzustellen. Darüber hinaus verfügt das System über eine Ölschutzfunktion und der Sensor lässt sich bequem installieren, entfernen und reparieren.

Der Skalentisch hat eine Schutzfunktion, wenn der Kopf des Waffenrohrs, der Waffenkopf automatisch zurückgeführt wird. Und geschützt bei maximaler Füllzeit.

Sicherheitsverriegelung

Sicherheitsverriegelung an der Futterstelle:

Installieren Sie die Tasten Nr. 1 und 2 an der Einspeisung. Wenn das Tablett oben platziert und transportiert wird, drücken Sie die Taste Nr. 1, und das Fließband trägt dann die Markierung Nr. 1 und liefert das Tablett an die Abfüllanlage Nr. 1.

Wenn das Tablett auf dem Tablett platziert und transportiert wird, drücken Sie erneut die Taste Nr. 2. Dann trägt das Fließband die Markierung Nr. 2 und liefert die Schale an die Abfüllanlage Nr. 2.

Wenn die Nr. 1 Füllung wird entladen, die Montagelinie trägt die Fertigstellungsmarkierung Nr. 1 und fährt nicht mit der Abfüllanlage Nr. 2 zur nächsten Station.

Füllsicherheitsverriegelung:

Sicherheitsausgang:

Wenn sich die Sicherheitstür öffnet, pausieren Sie die aktuelle Aktion;

Nachdem die Sicherheitstür geschlossen wurde, wird die anormale Zugangskontrolle aufgehoben und die Befüllung wird fortgesetzt, um den normalen Betrieb abzuschließen.

Tauchverriegelung:

Außerhalb der Öffnung des Fülleimers wird ein Alarm wegen abnormalem Unterdruck erzeugt, und der Füllkopf steigt in die ursprüngliche Position und wird durch manuelles Eingreifen gelöst.

Übergewicht füllen:

Fülltest, Füllüberstunden, die gesamte Maschine stoppt das Füllen, Alarm, manuelles Eingreifen zur Lösung.

Alarm wegen verstopfter Füllung

Die Kamera löst einen ungewöhnlichen Alarm aus

Anormaler Alarm für eingehendes und ausgehendes Material
